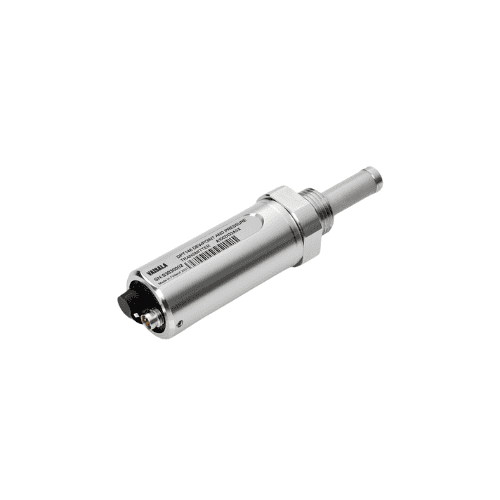

Vaisala DPT146 A1DBD144A0X | Cảm biến đo điểm sương và áp suất cho khí nén
Vaisala DPT146 A1DBD144A0X là thiết bị đo đa thông số dành cho hệ thống khí nén, kết hợp đồng thời phép đo điểm sương (Dew Point) và áp suất tuyệt đối (Absolute Pressure) trong cùng một transmitter. Thiết bị sử dụng công nghệ cảm biến DRYCAP® cho điểm sương và BAROCAP® cho áp suất, giúp giám sát chất lượng khí nén và tình trạng của hệ thống một cách thuận tiện.
Mã A1DBD144A0X là một cấu hình cụ thể của DPT146, với kết nối quá trình ISO G1/2″, hai ngõ ra analog 4–20 mA và RS-485.
Tính năng nổi bật
Đo điểm sương và áp suất đồng thời trên cùng một thiết bị.
Dải đo điểm sương: -70…+30°C Td theo cấu hình này.
Dải áp suất đo: 1…12 bar.
Hai ngõ ra analog 4–20 mA.
Giao tiếp RS-485.
Tính toán và cung cấp các thông số liên quan như:
Dew Point
Absolute Pressure
ppm moisture
Dew Point quy đổi về áp suất khí quyển
Kết nối quá trình ISO G1/2″.
Cảm biến điểm sương DRYCAP® và cảm biến áp suất BAROCAP®.
Thiết kế dành riêng cho việc giám sát khí nén, phù hợp với các hệ thống máy nén khí và máy sấy khí.
Thông tin sản phẩm
Thông số DPT146 A1DBD144A0X
Hãng sản xuất Vaisala
Model DPT146
Cấu hình A1DBD144A0X
Chức năng Đo điểm sương và áp suất
Môi chất Khí / khí không ăn mòn
Điểm sương -70…+30°C Td
Áp suất tuyệt đối 1…12 bar
Ngõ ra analog 2 × 4–20 mA
Giao tiếp RS-485
Thông số tính toán ppm moisture, Dew Point tại áp suất khí quyển
Kết nối quá trình ISO G1/2″
Cấp bảo vệ IP65
Nhiệt độ môi trường/điện tử -40…+60°C
Áp suất vận hành tối đa của thiết bị 0…50 bar
Cảm biến điểm sương DRYCAP®
Cảm biến áp suất BAROCAP®
Cáp 10 m, M8 shielded cable, open wires
Đơn vị Metric
Các thông số cấu hình A1DBD144A0X được ANS liệt kê gồm kết nối ISO G1/2″, hai kênh 4–20 mA, RS-485, CH1 cho Dew Point và CH2 cho áp suất tuyệt đối, cùng cáp M8 shielded dài 10 m.
Cấu hình A1DBD144A0X
Có thể hiểu các lựa chọn chính của cấu hình này theo ứng dụng thực tế:
DPT146: transmitter đo điểm sương + áp suất.
ISO G1/2″: kết nối trực tiếp vào đường khí nén.
CH1 – 4–20 mA: xuất tín hiệu điểm sương.
CH2 – 4–20 mA: xuất tín hiệu áp suất tuyệt đối.
RS-485: phục vụ truyền thông số.
10 m cable: cáp tín hiệu/nguồn dạng shielded, đầu dây hở.
Không kèm phụ kiện lắp đặt cho cấu hình ISO G1/2″.
Ứng dụng
DPT146 phù hợp với các ứng dụng cần đồng thời kiểm soát chất lượng khí nén và áp suất đường ống, chẳng hạn:
Giám sát máy sấy khí.
Hệ thống compressed air trong nhà máy.
Kiểm tra chất lượng khí nén sau dryer.
Giám sát khí nén cho dây chuyền sản xuất.
Hệ thống khí nén trong thực phẩm, dược phẩm và điện tử.
Hệ thống khí nén cho thiết bị đo và điều khiển.
Theo dõi điểm sương để phát hiện nguy cơ ngưng tụ hơi nước trong đường khí nén.
Vaisala cũng nêu DPT146 phù hợp với các hệ thống sử dụng hoặc giám sát khí nén, đặc biệt khi cần kết hợp dữ liệu điểm sương với áp suất thực tế để tính toán các giá trị liên quan.
Ưu điểm
DPT146 A1DBD144A0X phù hợp khi khách hàng muốn giảm số lượng thiết bị trên đường khí nén. Thay vì sử dụng riêng một cảm biến Dew Point và một pressure transmitter, DPT146 tích hợp cả hai phép đo trong cùng một thiết bị.
Điểm đáng chú ý là dữ liệu Dew Point được kết hợp với áp suất đo thực tế, cho phép tính toán các giá trị như ppm moisture hoặc Dew Point quy đổi về điều kiện áp suất khí quyển. Điều này đặc biệt hữu ích khi đánh giá chất lượng khí sau máy sấy.
